變壓器鐵芯、繞組各有什么分類和作用

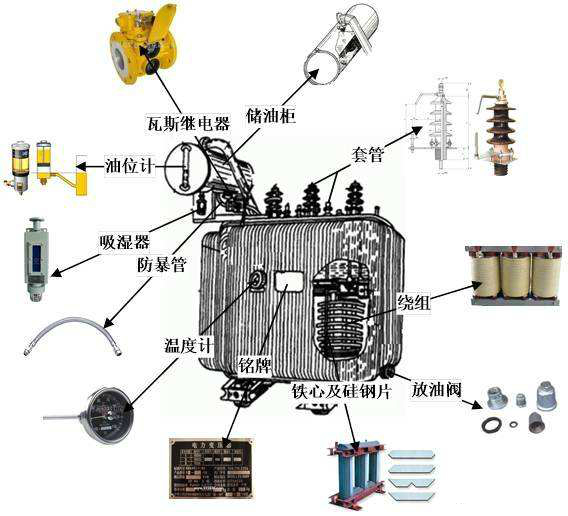

鐵芯和線圈（繞組）是變壓器的基本組成部分

1.變壓器鐵芯的分類和作用

變壓器的鐵芯一般可分為以下兩類：

(1)殼式鐵芯。這種鐵芯截面一般為矩形，每芯柱帶有2個旁軛，由于鐵芯包圍在繞組外，好像外殼一樣，所以稱為殼式。殼式鐵芯的芯片規格少，鐵芯緊固方便，旁鐵軛有助于減少漏磁通引起的附加損耗。殼式鐵芯也分單相和三相，三相殼式可以看成是由3個獨立的單相殼式變壓器并排放在一起組成的。

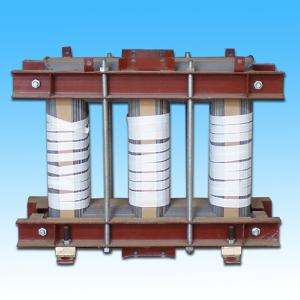

(2)芯式鐵芯。這種芯柱的截面為分級圓柱形，繞組包圍著芯柱，所以稱為芯式，又稱內鐵式。此種鐵芯的芯片規格較多，綁扎和夾緊要求較高，但繞組為圓筒形，繞制方便，短路穩定性好，且繞組與鐵芯之間的絕緣也容易處理，所以得到了廣泛的應用。目前我國生產的變壓器一般都采用芯式鐵芯。

變壓器是根據電磁感應原理制造的，鐵芯是變壓器的磁路，它是由導磁性能良好的硅鋼片加工后疊裝而成，使磁通很容易從鐵芯中通過，以便進行電磁感應。鐵芯主要的作用是起著電能轉換的媒介，通過它和繞組匝數的配合，可以使變壓器的輸出電壓得到升高或降低。同時，鐵芯還是變壓器的骨架，它套裝著繞組，支撐著引線、木夾件、分接開關和其他一些組件。

2.變壓器繞組的分類和作用

繞組通常分為層式和餅式兩種：

繞組的線匝沿其軸向依次排列連續繞制的，稱為層式繞組。一般層式繞組每層如筒狀，所以由兩層組成的繞組稱雙層圓筒式；由多層組成的稱多層圓筒式。

繞組的線匝沿其徑向連續繞制成一餅（段）狀，再由許多餅沿軸向排列組成的繞組稱為餅式繞組。它包括連續式、插入電容式和糾結式等。

介于層式和餅式之間的繞組有箔式繞組和螺旋式繞組。箔式繞組形式也如筒狀，線匝是在軸向連續繞制的，一般情況下一匝就是一層，故可屬于層式繞組。螺旋式繞組一般為每餅一匝，或兩餅、四餅一匝，而各匝又沿軸向連續繞制，但形式是由各餅組成，故可屬餅式繞組。

層式繞組結構緊湊，生產效率高，沖擊性能好，但其機械強度差。餅式繞組散熱性能好，機械強度高，適用范圍大，但其沖擊性能差。

變壓器繞組的型式細分如下：

圓筒式——單層圓筒式、雙層圓筒式、多層圓筒式、分段圓筒式。

箔式——一般箔式、分段箔式。

連續式——一般連續式、半連續式、糾結連續式。

糾結式——普通糾結式和插花糾結式。

螺旋式——單螺旋式（單半螺旋式）、雙螺旋式（雙半螺旋式）和四螺旋式。

交錯式——由連續式或螺旋式線段交錯排列而成。

繞組是變壓器的電路部分，是由表面包有絕緣的銅或鋁導線繞制而成，并套裝在變壓器的鐵芯柱上。繞組有一次繞組和二次繞組之分，一次繞組為電源輸入用，二次繞組為輸出用。當一次繞組通過交變電流時，在鐵芯中也相應的產生了交變磁通，根據電磁感應原理，一次繞組輸入的能量通過鐵芯傳遞到二次（輸出）繞組，在制造中，可以通過改變一、二次繞組的匝數比來改變輸出電壓值，以滿足用電單位的需要，同時也可以升高電壓來進行遠距離輸電，減少能量在傳輸過程中的線路損耗。繞組應具有足夠的絕緣強度、機械強度和耐熱能力。
